Průvodce nákupem ponorného kalového čerpadla: Řada SWQD a WQ (0,37–75 kW)

Ponornýkalové čerpadlosedí na dně jímky a dělá práci, kterou žádné povrchové čerpadlo nedokáže: dopravuje špinavou vodu – s pískem, hadry, listím a dalšími pevnými látkami – z jímky, septiku, stavební jámy nebo jímky na odpadní vodu tam, kam potřebuje. Lead Pump staví dvě doplňkové rodiny: řadu SWQD malých jednofázových kalových čerpadel (0,37–1,5 kW) pro domácnosti, farmy a malé jímky a řadu WQ třífázových průmyslových kalových čerpadel (0,75–75 kW, výstupy od 1" do 20") pro komunální, stavební a průmyslové použití. Tato příručka vysvětluje, jak fungují, které modely co přemísťují a jak je vybrat, nainstalovat a udržovat, aby vydržely čerpat roky.

1. Co je to ponorné čerpadlo na odpadní vodu a kdy je potřebujete?

Na rozdíl od čerpadla na čistou vodu je čerpadlo na odpadní vodu konstruováno tak, aby zpracovávalo vodu, která obsahuje nerozpuštěné látky. Motor a hydraulický konec jsou utěsněny v jedné jednotce, která je spuštěna přímo do kapaliny – žádné sací potrubí, žádné nasávání, žádné vzduchové uzávěry. Kapalina vstupuje přes sítko na dně, prochází oběžným kolem navrženým tak, aby propouštěla ​​pevné látky, a je vytlačována nahoru výtlačným potrubím.

· Domácí a stavební jímky – kanalizace ze sklepů, šedá voda z prádelny a koupelny, převoz septiku.

· Využití na farmě – odvodňování jímek a příkopů, přemísťování kejdy a odtoku zavlažování, vyprazdňování lagun s hnojem.

· Stavebnictví a inženýrství – odvodňování výkopů a základových jam plných bahnité vody.

· Městské a průmyslové – kanalizační stanice, čistírny odpadních vod, odvádění vody a odvodňování povodní.

· Potravinářské a nápojové závody – čerpání mycí a procesní odpadní vody s nerezovou ocelí (SS316), kde záleží na hygieně.

2. SWQD vs WQ: Dvě rodiny, dvě práce

Tyto dvě řady sdílejí stejnou myšlenku, ale jsou vytvořeny pro různá měřítka. Výběr správné rodiny nejprve usnadní zbytek výběru:

Řada SWQD je odpovědí plug-and-play: 220–240 V jednofázová, chráněná proti tepelnému přetížení, krytí IPX8 a připravená k pádu do jámy s plovákovým spínačem. Řada WQ je úplný průmyslový katalog: ať už se jedná o 25WQ5-20-0,75 pro vyprazdňování malé jímky nebo 300WQ800-7-30 pohybující se rychlostí 800 m³/h v čistírně, existuje pro ně model.

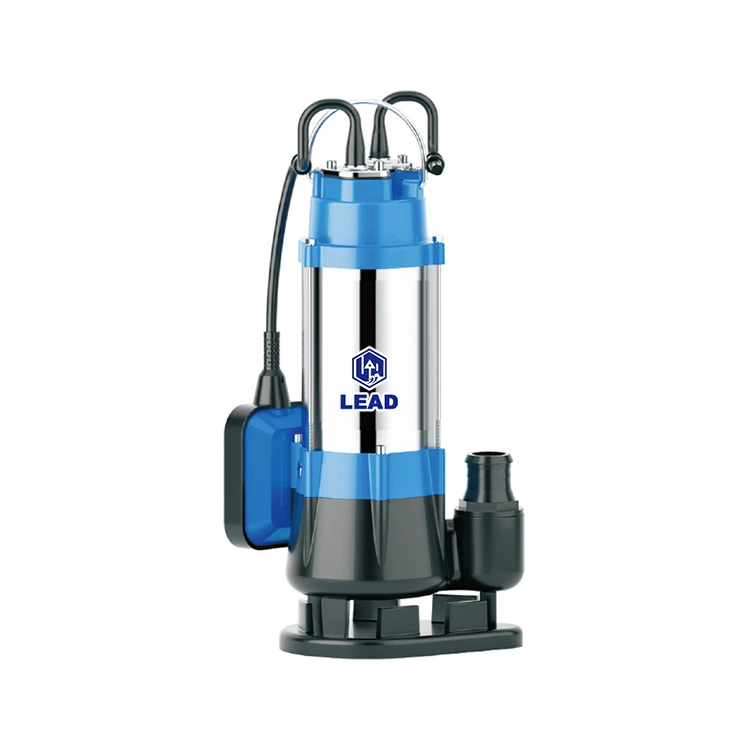

3. Malá čerpadla odpadních vod SWQD (0,5–2 HP): Výkon

Řada SWQD pokrývá nejžádanější velikosti pro odvodnění domácností a malých farem. Číslo v modelu je jmenovitý výkon ve wattech (SWQD750F = 0,75 kW); přípona F označuje verzi automatického plovákového spínače, která se spouští a zastavuje s hladinou vody:

Provozní limity a konstrukce:

· Teplota média a okolí: až +40 °C; hladina pH 4–10; kolísání napětí 0,9–1,1 krát jmenovité.

· Hloubka ponoření: 0,5 m – 5 m; třída ochrany IPX8.

· Motor: dvoupólová indukce, 100% měděné vinutí, tepelná ochrana u jednofázových verzí, třída izolace B.

· Materiály: litinové tělo čerpadla a oběžné kolo, skříň motoru z nerezové oceli, keramická a grafitová mechanická ucpávka, hřídel z oceli 45# nebo nerezové oceli.

4. Průmyslová kalová čerpadla WQ: Pojmenování modelů a výkon

Čísla modelů WQ jsou sama o sobě kompletní specifikací: průměr vývodu (mm) – WQ – max. průtok (m³/h) – max. dopravní výška (m) – výkon (kW). Příklad: 80WQ40-16-4 je 80 mm (3") výstupní čerpadlo dodávající 40 m³/h při dopravní výšce 16 m s motorem o výkonu 4 kW. Reprezentativní modely z celé řady:

Úplný katalog WQ má výkony od 0,75 kW do 75 kW, s dopravními výškami až 75 m (např. 100WQ120-75-75) a rychlostmi 2 900/1 450/980/740 ot./min. – čím větší jednotka, tím nižší jsou otáčky, což snižuje opotřebení a hluk při velkých průtokech. Standardní napětí je třífázové 380 V. Typické aplikace uvedené v továrně: vysoce výkonné zásobování vodou, inženýrství a stavebnictví, zavlažování a odvodňování zemědělské půdy, čištění odpadních vod, rozvoj minerálních zdrojů a projekty odvádění vody.

5. Materiály, na kterých záleží: Litina, nerezová ocel a možnost SS316

· Litinové tělo a oběžné kolo – specifikace tažného koně: těžké, tuhé a odolné proti oděru pro běžné odpadní vody a kalnou vodu.

· Pouzdro motoru z nerezové oceli (SWQD) – udržuje plášť motoru bez rzi ve vlhkých důlcích.

· Keramická a grafitová mechanická ucpávka – součást, která zabraňuje pronikání vody do motoru; vyměňte ji při prvním náznaku pláče.

· Potravinářská konstrukce SS316 – pro potravinářské a nápojové závody, kde je splachovací voda kyselá, slaná nebo chlorovaná, vytvořilo Lead Pump vlastní SS316kalové čerpadlos (například 80WQ40-16-4) s nerezovými smáčenými částmi, aby byl výtok čistý a bez koroze.

Manipulace s pevnými látkami je stejně důležitá jako kov. Řada SWQD propouští pevné látky o velikosti 10–15 mm, které pokrývají drť, textilie a kuchyňský odpad vyskytující se v běžných domácích jímkách. U těžších nebo vláknitých médií sdělte našim inženýrům, co je ve vodě (obsah písku, délka vláken, velikost částic), aby vám mohli doporučit správné oběžné kolo a model – nikdy nehádejte o abrazivním nebo vláknitém zatížení.

6. Jak vybrat správné čerpadlo na odpadní vodu

· 1. Průtok – kolik vody se musí přesunout a jak rychle? Dimenzování jímky je jednoduché: objem, který má být odebrán ÷ cílová doba vyprazdňování.

· 2. Celková výška – vertikální zdvih od nejnižší hladiny vody k místu vypouštění plus tření potrubí. Dlouhé nebo úzké trubky rychle jedí hlavu; pro průtoky nad ~15 m³/h použijte alespoň 2" stoupací potrubí.

· 3. Pevné látky a média – přizpůsobte průchod pevných látek zatížení; specifikujte smáčené části SS316 pro potravinářské nebo korozivní odpadní vody.

· 4. Napájení – jednofázové SWQD (s vestavěnou tepelnou ochranou) pro domácnosti a malé farmy; třífázový WQ pro větší zakázky. Místa mimo síť běžící na generátoru potřebují ke spouštění jednotku dimenzovanou na 2–3× výkon motoru v kW.

· 5. Ovládání — Modely s plovákovým spínačem SWQD se spouštějí a zastavují automaticky. Velké jednotky WQ jsou obvykle spárovány s ovládacím panelem s hladinovými elektrodami nebo plovákovými spínači; Společnost Lead Pump dodala přizpůsobená řešení rozvaděče napájení s objednávkami čerpadel odpadních vod.

· 6. Pracovní bod – vyberte si model, jehož křivka poskytuje požadovaný průtok ve vaší skutečné hlavě s malou rezervou. Provoz čerpadla na vzdáleném konci jeho křivky jej rychle opotřebovává.

7. Tipy pro instalaci a provoz

· Postavte čerpadlo na pevnou, rovnou základnu v jímce – nezavěšujte je za kabel nebo výtlačnou hadici. Udržujte sítko mimo dno jímky, aby nemohlo nasát usazené písky.

· Pokud je to možné, udržujte jámu bez hadrů, plastové fólie a dlouhých vláken; jsou nejčastější příčinou zablokování oběžného kola.

· Namontujte zpětný ventil na výtlačné potrubí (Olověné čerpadlo dodává také mosazné zpětné ventily), abyste zabránili zpětnému toku vody a zkrátili cyklus čerpadla.

· Bezpečně kabel upevněte a chraňte každý spoj před vodou – mokré připojení je nejčastější příčinou selhání.

· Třífázové jednotky: před spuštěním do jímky zkontrolujte směr otáčení – nesprávná rotace způsobuje nízký průtok a může poškodit oběžné kolo. Prohoďte libovolné dvě fáze pro obrácení.

· Nikdy nenechávejte čerpadlo běžet nasucho. Nastavte plovákový nebo hladinový spínač tak, aby se čerpadlo zastavilo dříve, než voda klesne pod kryt motoru.

· U velkých motorů WQ použijte doporučený startér (DOL do jmenovité velikosti, hvězda-trojúhelník nebo softstartér výše) a odpovídající průřez kabelu.

8. Kontrolní seznam údržby

· Měsíčně: zkontrolujte, zda v jámě nejsou nečistoty, ověřte, zda se čerpadlo spouští a zastavuje volně na plováku, a poslouchejte, zda nedochází k neobvyklému hluku.

· Vyčistěte oběžné kolo a sítko od vlasů, hadrů a vláken, kdykoli průtok klesne – nečekejte na ucpání.

· Jednou za sezónu zkontrolujte vypouštěcí zpětný ventil; zaseknutý otevřený ventil propouští vodu zpět a způsobuje krátké cyklování.

· Třífázové jednotky: pravidelně měřte provozní proud a porovnejte s typovým štítkem – stálý nárůst signalizuje opotřebení.

· Vyměňte mechanickou ucpávku při prvním kapání, než se voda dostane k motoru.

· V mrazivém klimatu čerpadlo vyjměte, vypusťte a před zimou uložte v suchu.

9. Nejčastější dotazy

Otázka: Zvládne čerpadlo na odpadní vodu písek a kameny?

Odpověď: Řada SWQD propouští nerozpuštěné částice o velikosti 10–15 mm a poradí si s běžným pískem v drenážní vodě. Nepřetržité čerpání abrazivní kaše je jiná povinnost — pošlete nám podrobnosti o médiích a my vám doporučíme správný model.

Otázka: Jaký je rozdíl mezi SWQD a WQ?

A: SWQD je malá jednofázová rodina (0,37–1,5 kW, 1,5"–2" zásuvky) pro domácnosti, farmy a malé jímky. WQ je třífázová průmyslová řada (0,75–75 kW, 1"–20" zásuvky) pro obce, stavby a továrny.

Otázka: Co je pro můj dům lepší, jednofázové nebo třífázové?

A: Domy mají normálně pouze jednofázové napájení, takže řada SWQD je vhodná – zahrnuje tepelnou ochranu a automatický provoz plovákového spínače. Třífázové modely WQ vyhovují větším úlohám s třífázovým napájením nebo vhodným generátorem.

Otázka: Jak hluboko může být čerpadlo ponořeno?

A: Modely SWQD jsou dimenzovány pro hloubky ponoření 0,5–5 m. Nezavěšujte čerpadlo hlouběji, než je jeho jmenovitá hloubka ponoření, aniž byste si to s námi nejprve ověřili.

Otázka: Vyrábíte potravinářská kalová čerpadla?

A: Ano. Máme na zakázku vyrobená kalová čerpadla z nerezové oceli SS316 (např. 80WQ40-16-4 v SS316) pro zákazníky z oblasti potravin a nápojů, kteří potřebují smáčené díly odolné proti korozi.

Otázka: Jsou čerpadla před odesláním testována?

Odpověď: Každá jednotka je testována průtokem na zkušební stolici ve výrobě. Nedávné testy 200WQ250-11-15 (250 m³/h) potvrdily stálý, plný objem výtlaku před dodáním.

Otázka: Jaká je záruka?

Odpověď: 2 roky na těle čerpadla, výměna za novou jednotku, pokud se vyskytne nějaký problém (FOB Čína, žádné otázky).

Informace o prodejci a OEM

· Ukázkové objednávky: 1–5 jednotek na testování.

· Velkoobchod: 50+ jednotek na model.

· OEM: minimálně 50 jednotek na model, s přizpůsobeným označením, balením a možnostmi napětí/frekvence.
