Dimenzování kabelu solárního čerpadla a pokles napětí: Kompletní průvodce 2026

A systém solárního čerpadlase obvykle prodává na dvou číslech: hlava čerpadla a jeho průtok. Pak se nainstaluje a třetí číslo tiše rozhodne, zda vůbec bude fungovat tak, jak je inzerováno – kabel. Poddimenzovaný kabel je jednou z nejčastějších a nejméně diagnostikovaných závad solárního čerpání. Pole je v pořádku, čerpadlo je v pořádku, regulátor je v pořádku, a přesto čerpadlo běží pomalu, v poledne se vypne pod napětím nebo se brzy ráno vůbec nespustí. Na vině je často ztráta několika voltů v dlouhém tenkém drátu.

Tato příručka pokrývá celé téma prakticky: jak funguje úbytek napětí, jaká je přijatelná hodnota, jaká velikost kabelu vede jaký proud, jak dimenzovat krok za krokem s vypracovanými příklady a detaily instalace, které rozhodují o tom, zda kabel přežije deset let ve vrtu. Je napsán inženýrským týmem společnosti Taizhou Lead Pump Co., Ltd., která vyrábí solární čerpadla a regulátory od 220 W do 15 000 W.

1. Proč kabel rozhoduje o tom, zda solární čerpadlo funguje

Na rozdíl od čerpadla napájeného ze sítě je solární čerpadlo akutně citlivé na napětí. Síťové čerpadlo napájené 230 V snese pokles 10 V, aniž by si toho někdo všiml. A 96 V DCsolární čerpadlokterý ztratí 10 V, ztratil více než 10 % napájení a okno MPPT ovladače, jeho prahová hodnota při spuštění a jeho podpěťová ochrana se začnou chovat špatně.

Chybný kabel má tři různé důsledky:

· Ztracené hodiny čerpání. Čerpadlo potřebuje ke spuštění minimální napětí. Pokles napětí posune tento práh později do rána a dříve odpoledne, takže ztratíte nejproduktivnější okraje dne.

· Ztráta průtoku ve špičce. Motory běžící pod jmenovitým napětím odebírají více proudu při stejné zátěži, jsou teplejší a dodávají méně vody – klasická stížnost „funguje to, ale ne jako v technickém listu“.

· Nepříjemné výlety a krátký život. Podpěťová a nadproudová ochrana opakovaně vypíná; každá jízda je cyklem start-stop a každý cyklus opotřebovává motor, těsnění a kondenzátory ovladače.

2. Dvě čísla, na kterých záleží: úbytek napětí a ampacita

Výběr kabelu je vždy kompromisem mezi dvěma nezávislými limity a musíte splnit oba.

Pokles napětí (limit výkonu)

Každý metr mědi má odpor. Proud, který jím prochází, ztrácí napětí úměrně proudu, délce a odporu na metr. Pokles napětí sám o sobě nic nepoškodí, ale vyhladí motor — to je hranice, která rozhoduje o tom, zda systém funguje.

Ampacita — proudová zatížitelnost (bezpečnostní limit)

Vodič, který vede příliš velký proud na svůj průřez, se přehřívá. Ve vrtu je kabel svázán se spádovou trubkou, často uvnitř pláště, bez proudění vzduchu – teplo nemůže unikat. Přehřátí degraduje PVC izolaci a degradovaná izolace ve vodě je způsob, jakým se čerpadlo stává mrtvým zkratem. To je hranice, která rozhoduje o tom, zda je systém bezpečný.

Kabel, který projde testem poklesu napětí, může stále selhat v testu ampacity a naopak. Vždy počítejte oba, pak zvolte větší velikost.

3. Vzorec poklesu napětí a pravidlo 3 % / 5 %.

Pro dvouvodičový stejnosměrný obvod — což je nejvícesolární čerpadlopole a mnoho napájecích zdrojů čerpadla jsou — pokles napětí je:

VD (V) = 2 × L × I × ρ ÷ A

· L = délka jednosměrného kabelu v metrech (dva účty pro zpětný vodič)

· I = proud v ampérech

· ρ = měrný odpor mědi ≈ 0,0175 Ω·mm²/m při 20 °C (použijte 0,020 pro horké kabely a konzervativní design)

· A = průřez vodiče v mm²

Pro třífázový střídavý proud se stejná myšlenka stává VD = √3 × L × I × ρ ÷ A; pro jednofázový AC použijte dvouvodičový vzorec se zahrnutým účiníkem.

Jak velký pokles je přijatelný? Průmyslová konvence a ta, podle které navrhujeme, je:

Následují dvě praktická pravidla. Nejprve vždy počítejte s nejvyšším proudem, který kabel kdy uvidí – obvykle maximálním vstupním proudem čerpadla při plném zatížení, nikoli jeho jmenovitým provozním proudem. Za druhé, přidejte 10–20% rezervu, pokud bude kabel běžet horký, bude svázán s jinými kabely nebo bude sedět na přímém letním slunci.

4. Průřez vodiče: mm², AWG a co každá velikost nese

Metrický mm² je standardem na většině exportních trhů; Severoameričtí kupci myslí v AWG. Přibližné ekvivalenty a typická měděná kapacita (PVC izolace, okolní teplota 30 °C, jeden kabel ve volném vzduchu) jsou:

Hodnoty amplitudy jsou orientační – vždy ověřte podle datového listu výrobce kabelu pro váš typ izolace a způsob instalace. Pro ponorný kabel svázaný ve vrtu použijte faktor snížení přibližně 0,8; pro kabely v potrubí nebo v horkém střešním prostoru 0,7–0,8. Když se snížená hodnota blíží vašemu nákladu, jděte o jednu velikost nahoru.

5. Rychlý průvodce: Ztráta voltů na 10 metrů

Níže uvedená tabulka uvádí úbytek napětí ve voltech na každých 10 m jednosměrného měděného dvouvodičového obvodu při 20 °C. Je nezávislý na systémovém napětí, takže jej můžete použít pro systémy 48 V, 96 V, 220 V nebo 380 V — stačí porovnat výsledek s vaším povoleným procentem.

Přečtěte si to takto: 4 mm² kabel s proudem 20 A ztrácí 1,75 V na 10 m. Přes 60 m jednosměrný běh, který je 10,5 V — v pořádku na 380 V systému (2,8 %), fatální na 96 V systému (10,9 %).

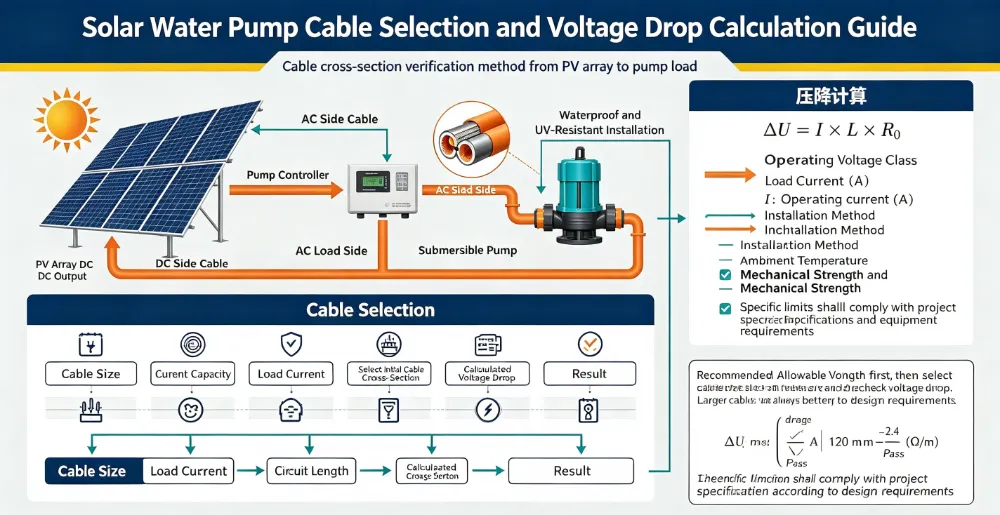

6. Dimenzování krok za krokem (se třemi zpracovanými příklady)

Použijte tuto sekvenci pro každý běh, pokaždé:

· Krok 1 – Nastavte napětí systému. Jmenovité napětí stejnosměrné sběrnice pro stejnosměrné systémy nebo fázové napětí pro střídavý proud.

· Krok 2 – Najděte maximální proud. Použijte maximální vstupní proud čerpadla při plném zatížení z typového štítku nebo datového listu. Pro běhy mezi polem a řadičem použijte zkratový proud pole × 1,25.

· Krok 3 – Změřte skutečnou jednosměrnou délku. Zahrňte vertikální pokles ve vrtu, horizontální vedení k poli a 2–3 m prověšení na každém konci. Neodhadujte ze situačního plánu.

· Krok 4 – Nastavte povolený pokles. 3 % systémového napětí pro každou sekci, celkem 5 %.

· Krok 5 – Řešení pro A: A = 2 × L × I × ρ ÷ VD_allowed. Zaokrouhlete nahoru na další standardní velikost.

· Krok 6 – Zkontrolujte proudění, použijte snížení výkonu a zkontrolujte zemnící vodič. Máte-li pochybnosti, jděte o jednu velikost nahoru – rozdíl v nákladech je vedle vadného čerpadla triviální.

Příklad A — 1,5 kW stejnosměrný ponorný, systém 96 V, 60 m jednosměrný

Maximální proud čerpadla 15,6 A. Povolený pokles 3 % z 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². Další standardní velikost je 16 mm². Kontrolní proud: 16 mm² je jmenovitý přibližně 62–76 A, snížený na přibližně 55 A ve vrtu — daleko nad 15,6 A. Výsledek: 16 mm², pohodlně uvnitř 3 %.

Příklad B — 2,2 kW AC jednofázové povrchové čerpadlo, 220 V, 50 m jednocestné

Proud ≈ 10 A. Povolený pokles 3 % z 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². Další standardní velikost je 4 mm², což dává úbytek asi 1,75 V (0,8 %) — zdravá rezerva pro motor, který se spouští pod zatížením. Výsledek: 4 mm².

Příklad C — 7,5 kW třífázový ponorný, 380 V, 120 m jednosměrný

Proud ≈ 15 A. Povolený pokles 3 % z 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². Pokles napětí říká 6 mm², ale instalace vrtu třídy 15 kW běžně specifikuje 10 mm² pro mechanickou odolnost a budoucí přehodnocení. Výsledek: 10 mm² — objemová kapacita a praktické kontroly vítězí nad výpočtem minima, který je u hlubokých vrtů normální.

7. Dva běhy ve sluneční soustavě nejsou stejné

Většina instalací má dvě různé kabelové trasy a ty selžou z různých důvodů.

Pole → ovladač

Tento běh je vystaven: na střeše, na pozemním mountu, přes pole. Přenáší plný proud pole při napětí pole. Prioritou je UV-izolace, mechanická ochrana proti hlodavcům a strímerům, správná polarita a DC izolátor na regulátoru. Použijte solární kabel (H1Z2Z2-K nebo ekvivalentní) spíše než běžný stavební drát.

Regulátor → čerpadlo

Tento běh je pohřben ve vrtu, trvale vlhký a nelze jej vyměnit bez vytažení čerpadla. Prioritou je správný ponorný padací kabel s nepřetržitým vodotěsným pláštěm, silnou fyzickou podporou (kabel musí viset na odlehčení tahu, nikdy ne za jeho vlastní vodiče) a snížení výkonu s ohledem na teplo. Pokud se chystáte utratit kdekoli v systému, utrácejte nadměrně zde.

Při dlouhých chodech pole je další možností zvýšení napětí pole a jeho snížení na ovladači: zdvojnásobení napětí sníží proud na polovinu a ztráty klesají s druhou mocninou proudu. To je důvod, proč jsou u hlubších vrtů běžné systémy 96 V a 192 V DC.

8. Podrobnosti o instalaci, které rozhodují o životnosti kabelu

· Použijte jednu souvislou délku. Každý spoj ve vlhkém vrtu je budoucím bodem selhání. Pokud je spoj nevyhnutelný, použijte správnou ponornou spojovací sadu, ne pásku.

· Podporujte kabel samostatně. Kabelové spojky každé 2–3 m na spádovou trubku plus rukojeť pro odlehčení tahu nahoře. Vodiče nesmí nikdy nést váhu kabelu.

· Opustit servisní smyčku. 2–3 m prověšení u ústí vrtu a u regulátoru šetří opětovné vytažení při uvádění do provozu.

· Držte kabel mimo sání čerpadla. Veďte jej rovně nahoru v potrubí, naplocho nalepené, pryč od sací oblasti.

· Respektujte poloměr ohybu. Těsné ohyby praskají izolaci; dodržujte minimální rádius výrobce, typicky 6–10× průměr kabelu.

· Správně uzemněte a spojte. Uzemněte těleso čerpadla a kryt ovladače podle místního předpisu; na plovoucí solární pole přilepte také rámy.

· Chraňte před bleskem. Dlouhé série zachycují indukované špičky; nasaďte na regulátor DC svodič přepětí a udržujte zemnící vodič krátký a rovný.

· Označte oba konce. Rozvrh kabelů nalepený uvnitř krytu ovladače šetří hodiny dalšímu technikovi.

9. Osm chyb, které vidíme opakovaně

· Dimenzování podle jmenovitého proudu namísto maximálního vstupního proudu – kabel je okrajový přesně tehdy, když na tom záleží.

· Měříte hloubku studny a zapomínáte na horizontální průběh k poli, který je často delší.

· Použití stavebního drátu ve vrtu, protože byl na náklaďáku. Běžné PVC nepřežije trvalé ponoření.

· Vybrali jste si hliník, abyste ušetřili peníze na 40m stejnosměrný proud, a pak se divili, proč je pokles napětí horší.

· Ignorování snížení teploty. Kabel s jmenovitým proudem 41 A ve volném vzduchu může nést 30 A ve sdruženém vrtu.

· Spojení uprostřed kapky izolační páskou. Voda si spoj vždy najde.

· Provedení kabelu čerpadla a kabelu pole ve stejném potrubí bez kontroly snížení výkonu u obou.

· Ponechání kabelu viset na jeho vlastních vodičích, takže měď se pomalu natahuje a odpor stoupá.

10. Odstraňování problémů: Příznaky, které ukazují na kabel

11. Kontrolní seznam kabelů před uvedením do provozu

· Jednosměrná délka měřená a zaznamenaná, nikoli odhadovaná

· Maximální proud převzatý z datového listu s použitím faktoru 1,25 tam, kde je to relevantní

· Pokles napětí vypočtený pro každou sekci a celkem pod 5 %

· Ampacita se kontroluje pomocí teploty a snížení výkonu

· Typ kabelu určený pro dané prostředí (UV pro pole, ponorný pro vrt)

· Žádné spoje pod vodní hladinou; jakýkoli spoj používá ponornou soupravu

· Kabel podepřený každé 2–3 m a odlehčený v ústí vrtu

· Odpor izolace vůči zemi změřený a zaznamenaný před prvním spuštěním

· Kontinuita a polarita Země byla ověřena

· Rozvrh kabelů a délky skutečného provedení ponechané uvnitř ovladače

12. Často kladené otázky

Otázka: Mohu použít menší kabel, pokud je trasa krátká?

Odpověď: Ano – úbytek napětí se mění s délkou, takže 10 m běh toleruje mnohem menší vodič než 100 m běh. Nikdy však neklesejte pod požadavek ampacity a nikdy pod 1,5 mm² u čehokoli, co přenáší proud motoru.

Otázka: Záleží také na poklesu napětí na AC straně?

A: Záleží, ale méně dramaticky, protože síťové napětí je vyšší a procentuální ztráta je menší. Platí stejné pravidlo 3 % a je třeba zkontrolovat spuštění motoru.

Otázka: Jaká je maximální délka běhu pro asolární čerpadlo?

Odpověď: Neexistuje žádný pevný limit; existuje limit na náklady. Přibližně nad 150–200 m se kabel potřebný k udržení 3 % prodražuje a zvýšení napětí systému je obvykle levnější než nákup mědi.

Otázka: Měl bych použít jednu velikost kabelu pro celý běh?

A: Ne nutně. Je běžné a rozumné použít těžší kabel pro část hlubokého vrtu a lehčí kabel nad zemí, za předpokladu, že se každý úsek počítá samostatně.

Otázka: Proč se moje čerpadlo vypne při podpětí pouze ráno?

A: Při slabém osvětlení je napětí pole již blízko prahu spuštění; jakákoliv kapka kabelu jej stlačí níže. Zlepšení běhu z pole na řadič to obvykle vyřeší.

Otázka: Je hliníkový kabel přijatelný?

Odpověď: Pro pevná krmítka s velkým průřezem ano, se správnými oky a antioxidační směsí. Pro ponorný kabel ne – použijte měď.

Otázka: Jak zkontroluji kabel před spuštěním čerpadla?

Odpověď: Izolační odpor vůči zemi (typicky >100 MΩ při 500 V pro nový kabel), kontinuita na každém jádru a kontrola polarity. Zaznamenejte hodnoty; jsou vaším výchozím bodem pro budoucí hledání chyb.

Otázka: Mohu prodloužit ponorný kabel se spojovací krabicí na ústí vrtu?

Odpověď: Ano – nad vodní hladinou, ve správném krytu IP68 s odlehčením tahu na obou stranách. Pod vodní hladinou použijte ponornou spojovací sadu nebo to nedělejte vůbec.

Závěr

Kabel je nejlevnější součástí systému solárního čerpadla a nejsnáze se splete. Dva výpočty – pokles napětí proti pravidlu 3 % / 5 % a proudová kapacita proti zkrácené tabulce – zabrání téměř každé poruše související s kabelem v terénu. Udělejte je, než se čerpadlo dostane do díry, zaznamenejte si čísla a systém bude stále dodávat svůj jmenovitý průtok v roce deset.
