Zeptejte se kterékoli opravny čerpadel, co zabíjí nejvícesolární čerpadlaa jednu odpověď dostanete mnohem častěji než kteroukoli jinou: běh na sucho. Čerpadlo, které se točí bez vody, ztrácí chlazení, mazání a motor během několika minut – někdy i sekund. Dobrou zprávou je, že chod nasucho je také nejzávažnějším selháním v celém systému. Téměř každý moderní ovladač solárního čerpadla se dodává se zabudovanou ochranou; problém je v tom, že většina uživatelů to nikdy správně nezapojí, nikdy nenastaví prahové hodnoty a nikdy nepochopí, co jim alarm říká. Tato příručka vysvětluje, jak skutečně funguje ochrana proti chodu nasucho a ochrana regulátoru, jak je správně zapojit a jak odstraňovat alarmy, které zastaví čerpadlo v provozu. Taizhou Lead Pump Co., Ltd. vyrábí solární čerpadla s výkonem od 220 W do 15 000 W – jak čerpadla, tak řídicí jednotky – takže je to napsáno z továrny, nikoli z produktové brožury.
Ponorné čerpadlo žije ve vodě z nějakého důvodu. Voda kolem ní dělá tři práce najednou: ochlazuje motor, maže ložiska a těsnění a odvádí teplo. Když hladina vody klesne a čerpadlo běží dál, všechny tři se zastaví ve stejný okamžik. Motor běžící nasucho může dosáhnout škodlivých teplot za méně než minutu a solární čerpadlo – které často běží celý den bez dozoru – nemá vedle něj žádný operátor, který by stiskl spínač.
V solárních systémech existují tři běžné příčiny chodu nasucho:
· Odčerpávání studny – čerpadlo dodává více, než může studna doplnit, takže hladina vody klesne pod přívod.
· Nízká hladina vody – sezónní sucho nebo zdroj nádrže/řeky, který se vyprazdňuje rychleji, než se očekávalo.
· Ztráta náplně (povrchová čerpadla) – vzduch vstupuje do sacího potrubí, čerpadlo se otáčí na vzduchu a přehřívá se.
Vzhledem k tomu, že solární čerpadlo běží vždy, když je sluneční světlo, běh nasucho může snadno trvat hodiny, než si toho někdo všimne. Proto ochrana není volitelná – je to jediné nejdůležitější příslušenství v systému.

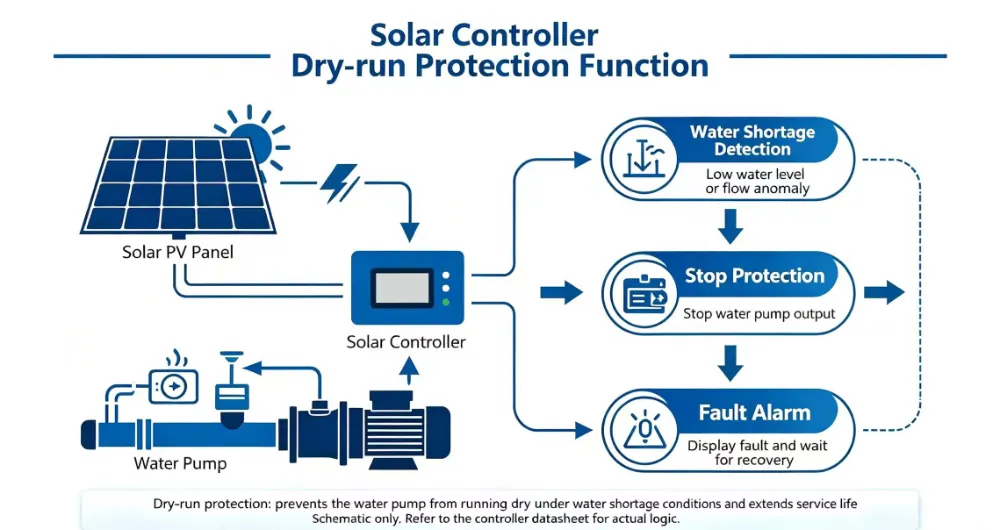

Událost běhu nasucho nepotřebuje k detekci speciální senzor. Regulátor to již „vidí“ prostřednictvím elektrického chování motoru. Většina ovladačů vedoucích čerpadel používá jednu nebo více z následujících metod:
|
Metoda |
Co měří |
Jak rozhodne, že čerpadlo je suché |
|
Detekce podproudu |
Proud motoru (Ampéry) |
Suché čerpadlo se odlehčí a proud klesne pod nastavenou prahovou hodnotu |
|
Nadproud / přetížení |
Proud motoru (Ampéry) |
Někdy suché čerpadlo čerpá více, když se přehřívá; také označí zácpy |
|
Sledování rychlosti / frekvence |
Otáčky motoru nebo frekvence pohonu |
Neobvyklá změna rychlosti signalizuje ztrátu zátěže nebo kavitaci |
|
Prahová hodnota výkonu (Watt). |
Okamžitá síla |
Výkon klesne pod očekávanou křivku pro pole |
|
Okno napětí MPPT |
Napětí stejnosměrné sběrnice |
Zhroucení napětí nebo abnormální nárůst mimo okno MPPT |
|
Spínač hladiny vody |
Plovák / elektroda / sonda |
Přímé: kontakty se otevřou, když voda klesne pod sondu |
Chytrá část je logika „automatického restartu“. Když ovladač vypadne na sucho, jednoduše se nezastaví a nevzdá to. Čeká nastavený interval (obvykle 5, 15, 30 nebo 60 minut), pak to zkusí znovu. Pokud se voda vrátí, čerpadlo se automaticky obnoví – žádný ruční reset, žádná zbytečná cesta do studny. Pokud ne, ochrání čerpadlo a znovu čeká. Tento cyklus se opakuje, dokud se voda nevrátí.
Suchý běh je pouze jednou z hrozebsolární čerpadlotváře. Dobře navržený ovladač shromažďuje několik ochranných vrstev:
|
Ochrana |
Chrání před |
Typické chování |
|
Chod nasucho / podproud |
Běh bez vody |
Výlet + časovaný automatický restart |
|
Nadproud / přetížení |
Džemy, písek, mechanický zámek |
Zakopněte, zkuste to několikrát a pak se uzamkněte |
|
Přepětí |
Vysoké napětí panelu naprázdno, rázy |
Vypněte, dokud se napětí normalizuje |
|
Podpětí |
Slabé slunce, umírající pole, výpadek dlouhého kabelu |
Zastavte čerpadlo, dokud se napětí neobnoví |
|
Přehřátí |
Přehřátí ovladače nebo motoru |
Snížit nebo zastavit, po vychladnutí pokračovat |
|
Obrácená polarita |
Špatné zapojení FV při instalaci |
Odmítněte spustit, dokud nebude opravena |
|
Sledování MPPT |
Světlý nesoulad, částečný odstín |
Neustále hledejte maximální výkon |
|
Měkký start / rampa |
Vodní kladivo, rázový proud |
Při každém startu postupně zvyšujte motor |
|
Blesk / přepětí |
Indukované hroty na dlouhých panelech |
Svodič přepětí + vnitřní MOV svorky |
Elektronická detekce chodu nasucho reaguje poté, co čerpadlo začne běžet nasucho. Kontrola hladiny vody je lepší: zastaví čerpadlo dříve, než k tomu dojde. Existují dva běžné způsoby a oba jsou obvykle zapojeny přímo do svorek úrovně ovladače.
Na vodní hladině jezdí mechanický plovák. Když hladina klesne pod nastavenou hodnotu, kontakty se otevřou (nebo sepnou) a regulátor zastaví čerpadlo. Plováky jsou levné, odolné a snadno pochopitelné. Použijte jeden dole v jamce pro odpojení nízké hladiny a jeden v nádrži pro odpojení vysoké hladiny, aby nádrž nemohla přetéct.
Dvě nebo tři nerezové sondy jsou spuštěny do požadované hloubky výřezu. Voda mezi nimi doplňuje nízkonapěťový okruh; když hladina klesne a obvod se přeruší, čerpadlo se zastaví. Sondy nemají žádné pohyblivé části, takže jsou vhodné pro špinavou vodu nebo vodu s obsahem úlomků, kde by se mohl přilepit plovák.
U ovladačů vedoucích čerpadel je vstup hladiny obvykle nízkonapěťový (bezpečný na dotek) a lze jej konfigurovat buď jako „blízko spuštění“ nebo „otevřeno pro spuštění“ v závislosti na vašem zapojení. Ať už použijete kteroukoli metodu, pevně zapojený hladinový spínač plus elektronická detekce chodu nasucho ovladače vám poskytne dvě nezávislé vrstvy ochrany – pás a výztuhy, které udržují bezobslužné solární čerpadlo naživu.
Elektronika umí jen tolik. Velký podíl problémů „suchého chodu“ jsou skutečně problémy s instalací v samotné studni.
· Nastavte pumpu dostatečně hluboko. Odtok by měl sedět hluboko pod nejnižší očekávanou dynamickou hladinou vody s rezervou pro sezónní čerpání.
· Dbejte na vůli sání. Nad dnem studny ponechte rozumnou mezeru, aby písek a usazeniny nebyly nasávány dovnitř.
· Přizpůsobte výtěžnost studny. Pokud je čerpadlo větší, než dokáže studna dobít, bude čerpat studnu dolů a ochranu proti vypnutí po celý den – velikost pro rychlost obnovy, nejen pro špičkovou spotřebu.
· Sledujte čerpání v létě. Studna, která si poradí v období dešťů, může v období sucha selhat; snižte vypínací sondu nebo nastavte vyšší interval chodu nasucho.
· U povrchových čerpadel udržujte sací potrubí vzduchotěsné. Jakýkoli únik vzduchu porušuje základní nátěr a napodobuje chod nasucho.
Solární čerpadla často stojí na konci dlouhé kabelové trasy – zejména ponorné jednotky, kde je soustava na povrchu a čerpadlo je stovky metrů pod vrtem. Tato vzdálenost přináší dva problémy, které stojí za to navrhnout od prvního dne:
· Pokles napětí. Tenký nebo příliš dlouhý kabel tiše krade napětí; čerpadlo vidí méně, než pole produkuje, a běží pomalu nebo na hranici podpěťové ochrany. Dirigent dimenzujte velkoryse a udržujte běhy co nejkratší.
· Přepětí a blesk. Dlouhé běhy mezi panelem a ovladačem zachycují indukované špičky. Namontujte svodič přepětí na ovladač, uzemněte těleso čerpadla a rámy panelu a udržujte vedení pole v pořádku.
· Správná polarita a pevné svorky. Obrácená polarita je nejčastější chybou instalace; před prvním zapnutím dvakrát zkontrolujte a řádně utáhněte každou svorku.
Věnovaný článek o dimenzování kabelů a výpočtu poklesu napětí prosolární čerpadlapřichází; prozatím je pravidlo jednoduché — nikdy nepoddimenzujte kabel, abyste ušetřili trochu mědi, protože ztráta se platí každou slunečnou hodinu po dobu životnosti systému.
Paradoxně je předimenzované čerpadlo častým důvodem, proč ochrana neustále vypíná. Pokud je čerpadlo mnohem silnější, než může studna dodat, sníží hladinu vody během několika minut, spustí se ochrana proti chodu nasucho, studna se pomalu zotaví a cyklus se opakuje – čerpadlo místo čerpání stráví odpoledne vypínáním. Oprava není deaktivovat ochranu (nikdy to nedělejte), ale:
· Vyberte model, jehož průtok odpovídá reálné rychlosti nabíjení studny.
· Použijte pohon s proměnnou rychlostí / MPPT, aby se čerpadlo při poklesu hladiny zpomalilo, místo aby se zastavilo.
· Nastavte delší interval automatického restartu, aby měla studna čas na zotavení mezi pokusy.
· Přidejte zásobní nádrž a spusťte čerpadlo, aby se nádrž naplnila, místo abyste se pokoušeli přímo uspokojit poptávku.
|
Příznak |
Nejpravděpodobnější příčina |
co dělat |
|
Čerpadlo se nikdy nespustí, žádný displej |
Žádné napětí pole / polarita / pojistka |
Zkontrolujte FV napětí na regulátoru, ověřte polaritu, zkontrolujte pojistky |
|
Spustí se a během několika sekund se zastaví |
Skutečný chod nasucho nebo příliš těsný práh |
Zkontrolujte hladinu vody; je-li mokrá, mírně povolte práh podproudu nebo prodlužte dobu restartu |
|
Běží pomalu, slabý průtok |
Podpětí (úpadek kabelu, slabé slunce) |
Zkraťte/převeďte kabel, zkontrolujte pole, očistěte panely |
|
Výpadky při nadproudu |
Písek, zaseknutí nebo opotřebované oběžné kolo |
Vytáhněte a zkontrolujte čerpadlo, zkontrolujte, zda neobsahuje abraziva, vyčistěte sání |
|
Překročení teploty v poledne |
Ovladač na přímém slunci, špatné proudění vzduchu |
Zastíňte ovladač, zlepšujte ventilaci, zkontrolujte přetížení |
|
Denně se zastaví přesně ve stejnou dobu |
Dosažen hladinový spínač nebo bod čerpání |
Spusťte sondu/upravte úroveň vypínání, zkontrolujte dimenzování čerpadla |
|
Časté restartování cyklování |
Pro čerpadlo je příliš slabé |
Změňte velikost čerpadla nebo prodlužte interval restartu; přidat úložiště |
|
Žádná ochrana proti chodu nasucho |
Funkce není zapojena nebo zakázána |
Připojte hladinový spínač a povolte detekci chodu nasucho – nikdy nespouštějte bez ochrany |
Chybové kódy se liší podle modelu ovladače. Vždy si uschovejte návod k ovladači se záznamem o instalaci a vyfotografujte zapojení, než se čehokoli dotknete. Pokud si nejste jisti, zašlete kód a krátké video do továrny — Lead Pump podporuje zákazníky v čínštině, angličtině a francouzštině.
· Povolena detekce chodu nasucho s vybraným realistickým intervalem automatického restartu.
· Nízkoúrovňová vypínací sonda nebo plovák nasazený do jamky.
· Vypínací plovák pro vysokou hladinu namontovaný v zásobní nádrži.
· Čerpadlo nastaveno pod nejnižší sezónní hladinu vody s rezervou.
· Správně dimenzovaný kabel pro běh; svorky utažené.
· Instalace přepěťové ochrany; čerpadlo a rámy panelů uzemněné.
· Ovladač je zastíněn a odvětráván.
· Průtok čerpadla přizpůsobený rychlosti regenerace vrtu.
· Příručka a seznam chybových kódů uložený v blízkosti instalace.
· 1. Vypnutí ochrany proti chodu nasucho, protože neustále vypíná – opravte místo toho příčinu, nikdy ne ochranu.
· 2. Nákup příliš velkého čerpadla do slabé studny a následný boj s následnými výlety celou sezónu.
· 3. Nikdy neinstalujte hladinový spínač, spoléhejte se pouze na elektronickou detekci.
· 4. Nastavení vypínací sondy příliš vysoko, takže čerpadlo se zastaví, dokud je ještě dostatek vody.
· 5. Poddimenzování kabelu tak, aby podpěťová ochrana vypadla odpoledne.
· 6. Ponechání ovladače na plném slunci a obviňování čerpadla z přehřátí.
· 7. Žádná přepěťová ochrana při dlouhém, odkrytém chodu panelu.
· 8. Spusťte čerpadlo před kontrolou hladiny vody po dlouhém období sucha.
A: Technicky ano, prakticky nikdy. Chod nasucho může zničit motor během několika minut asolární čerpadlaběžet bez dozoru. Každý ovladač vedoucího čerpadla obsahuje detekci chodu nasucho – vždy jej připojte a aktivujte.
Odpověď: Zastaví se, počká nastavený interval (často 5–60 minut), poté se automaticky restartuje, aby otestoval, zda se voda vrátila. Pokud ne, čerpadlo opět ochrání a čeká. Není potřeba žádný ruční reset.
A: V ideálním případě ano. Hladinový spínač zastaví čerpadlo dříve, než se vyschne; elektronická detekce je záloha pro případy, kdy hladina klesne rychleji, než se očekávalo. Dvě nezávislé vrstvy jsou bezpečnější než jedna.
Odpověď: Téměř vždy, protože čerpadlo je větší než rychlost obnovy studny, takže stahuje studnu dolů. Změňte velikost čerpadla, zpomalte jej pomocí regulátoru s proměnnými otáčkami nebo prodlužte interval restartu – nevypínejte ochranu.
Odpověď: Kód závady nebo podmínky vám říkají. Chod nasucho obvykle nastává, když je hladina vody nízká nebo po dlouhém čerpání; podpětí se obvykle objevuje odpoledne nebo při dlouhém kabelu. Výše uvedená tabulka odstraňování problémů mapuje příznaky na příčiny.
